Een stuklijst met afbeeldingen uit SOLIDWORKS?

Je kunt sinds SOLIDWORKS 2019 een stuklijst of BOM exporteren naar Excel ‘met’ afbeeldingen van de onderdelen. Handig als je in het magazijn onderdelen moet picken bijvoorbeeld.

Hoe exporteer je een BoM mét afbeeldingen?

Klik met de rechtermuisknop op de BOM in SOLIDWORKS en druk op “Save As”.
Sla het bestand op als Excel 2007 (.xlsx) of Excel (.xls). Vink de optie “Thumbnails” aan. Deze optie is alleen beschikbaar wanneer je het juiste file format gebruikt.

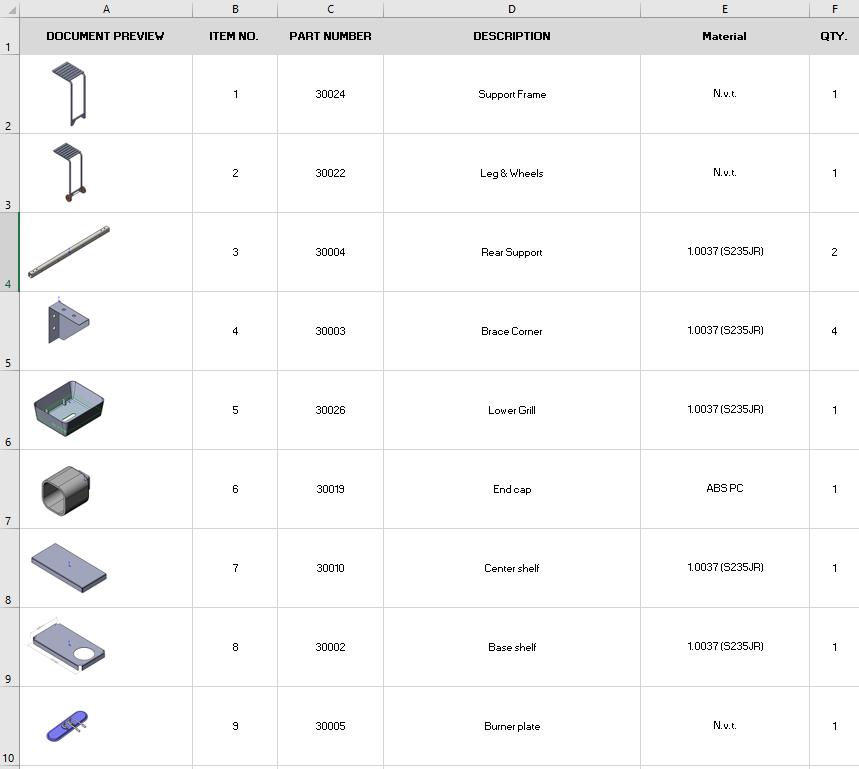

Open de file in Excel en bekijk het resultaat!

Nu heb je de Excel lijst met thumbnails gegenereerd. Wil je misschien nog een stapje verder? Je kan ook de BOM in Excel filteren, maar dan moet je wat meer stappen zetten.

Hoe filter je de BoM in Excel?

Open de Excel BOM in Microsoft Excel.

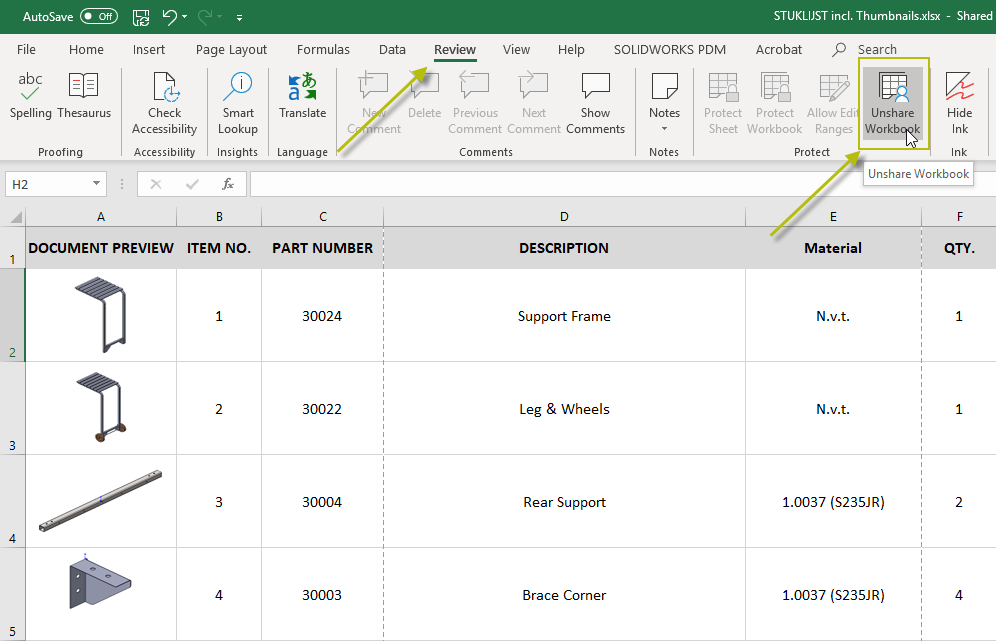

Ga naar de Review/ tab en klik op Unshare Workbook. Hiermee wordt het mogelijk om de afbeeldingen aan te passen.
Druk op F5. Hiermee wordt de “Go To” optie box weergegeven.

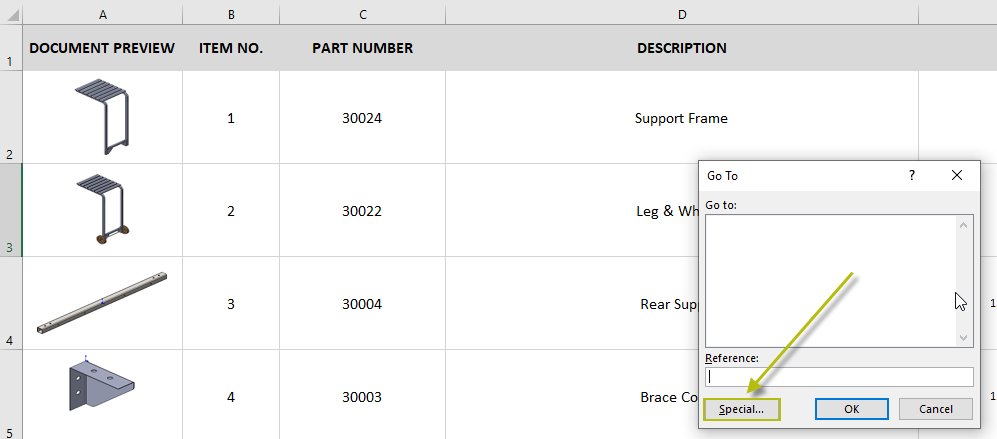

Klik op “Special” onderaan in de Go To pop-up.
Selecteer vervolgens de optie “Objects”. Hiermee worden automatisch alle thumbnails in de Excel BOM geselecteerd.
Klik op een van de thumbnails met de rechtermuisknop en ga naar “Size and Properties”.

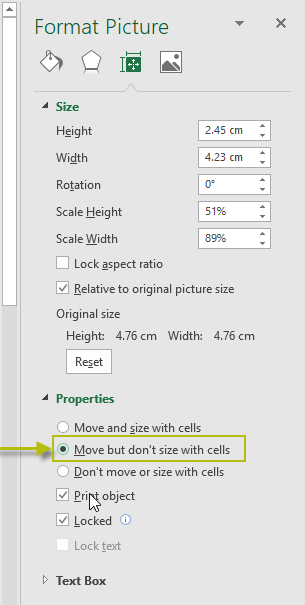

Aan de rechterkant komt een keuze menu waar je de optie “Move but don’t size with cells” moet aanklikken. Deze optie zorgt ervoor dat de afbeelding gekoppeld blijft aan de regel. Dit is van belang wanneer je een filter gebruikt.
Selecteer nu alle kolommen (kolom A ,B ,C enz.)

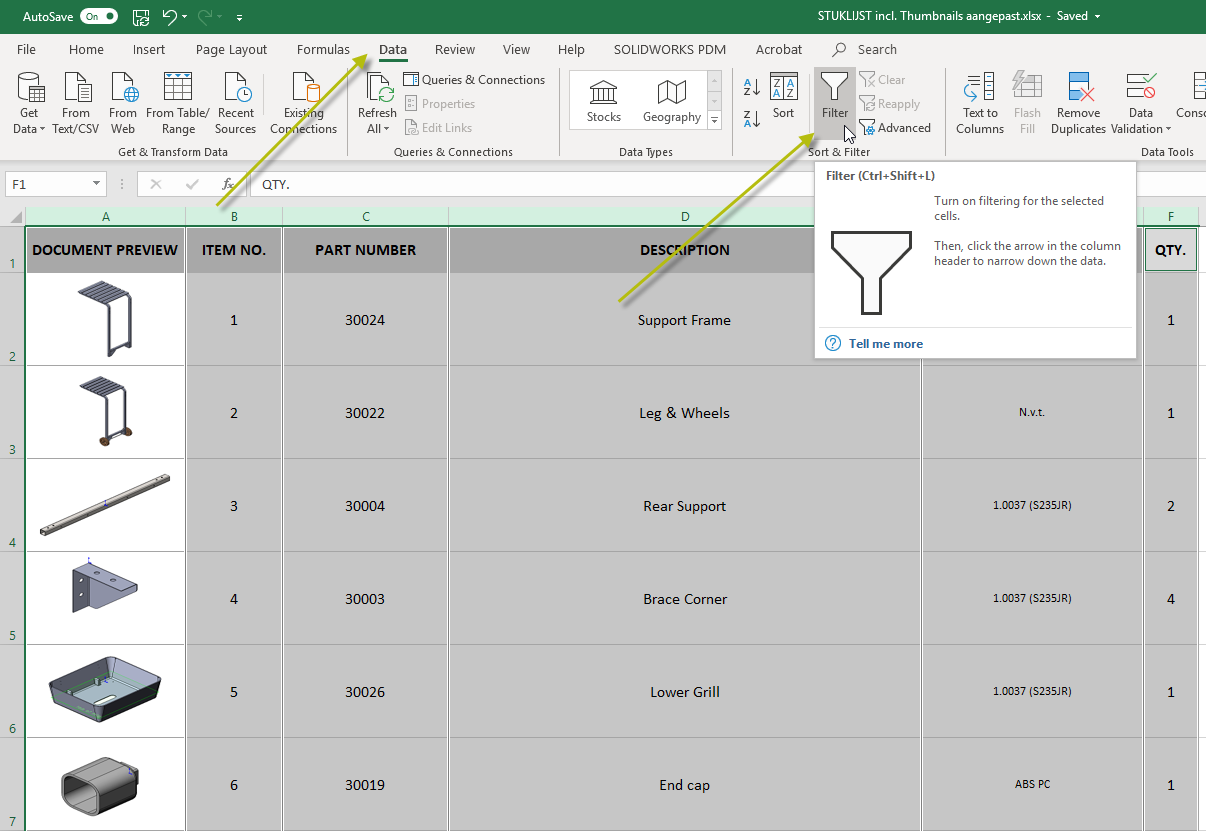

Ga naar het tabje “Data” en selecteer de Filter optie.
Nu kan je de filter functie gebruiken om alleen bijvoorbeeld alle onderdelen met een specifiek materiaal of productie methode weer te geven.
