Het perfecte spiegelbeeld met Sketch Mirror

Jij als SOLIDWORKS gebruiker kent vast de functie ‘Mirror Entities’. Maar er is meer uit deze functie te halen. In deze blog krijg je twee tips die het werken met deze functie nóg gemakkelijker maakt.

1.     Sla een stap over

Zo werkt de ‘Mirror’ functie: je geeft eerst de entiteiten op die je wilt spiegelen en vervolgens selecteer je de centerline waarover je wilt spiegelen.

Als je deze methode gebruikt moet je switchen tussen het grafische gebied en de Mirror functie. En je moet zorgen dat de symmetrielijn in het juiste veld staat. Maar dat kan op een snellere manier!

Stap 1: Centerline en schetsgeometrie

Teken de centerline die je wilt gebruiken om over te spiegelen en teken je schetsgeometrie.

Stap 2: selecteren

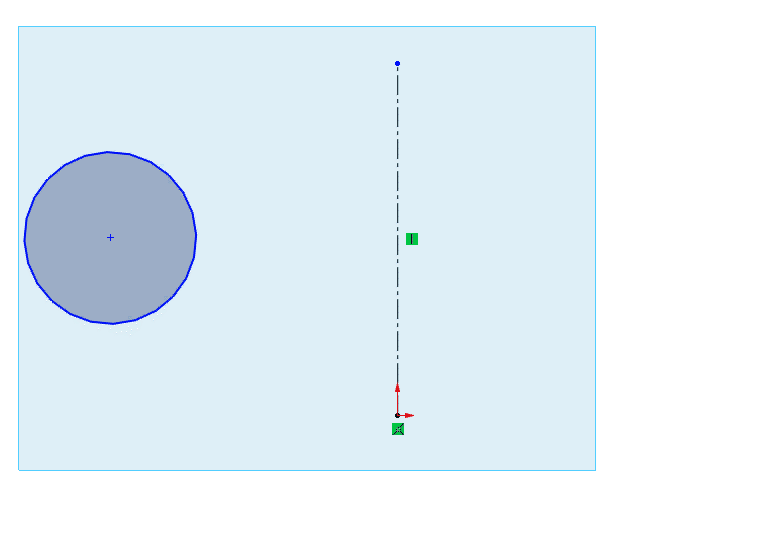

Selecteer wat je wilt spiegelen, inclusief de centerline, met een selectiebox.

Stap 3: Mirror Entities

Selecteer de Mirror Entities functie. Deze vind je in het ‘sketch’ menu.

He, kijk nou! Je tekening wordt direct gespiegeld. Dit is sneller, toch?

2.     Dynamisch spiegelen

Om spiegelen nog makkelijker te maken, kan je ook gebruik maken van Dynamisch spiegelen. Dat is handig, want dan wordt wat je tekent direct gespiegeld over de centerline. Dit komt goed uit bijvoorbeeld bij het tekenen van gesloten profielen die symmetrisch zijn.

Stap 1: Centerline

Teken een centerline en selecteer deze. Dit gaat de lijn zijn waarover SOLIDWORKS gaat spiegelen.

Stap 2: Activeer de tool

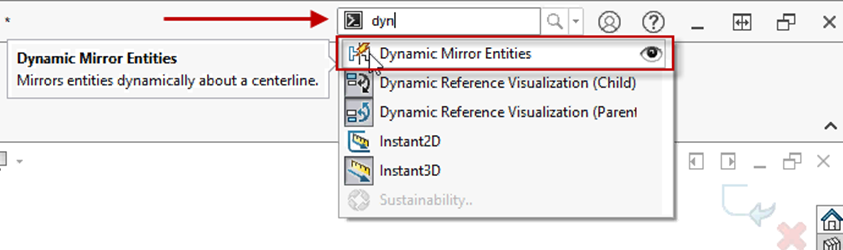

Activeer de Dynamic Mirror Entities tool. Je kunt deze op twee manieren vinden:

Optie 1: Search > Commands > typ… Dynamic Mirror Entities

Optie 2: Tools > Sketch Tools > Dynamic Mirror

Stap 3: Tekenen maar!

Teken nu de schetsentiteiten. Merk op dat de schetsentiteiten dus gelijk gespiegeld worden over de aangegeven centerline.

Stap 4: Afsluiten

Wil je deze tool weer afsluiten? Klik dan weer op de tool, zoals beschreven in Stap 2.

Dynamic Mirror Entities aan je Sketch tablad toevoegen?

Om deze tool gemakkelijker te vinden kun je deze toevoegen aan je Sketch tabblad. Zo doe je dat:

Stap 1: Customize

Ga naar Options > Customize

Stap 2: Selecteer Dynamic Mirror Entities

Ga in het Customize venster naar Commands > Sketch > Dynamic Mirror Entities.

Stap 3: Klik en sleep

Klik op de functie sleep deze naar het Sketch-tabblad binnen de CommandManager.

Meer weten?

Een kleine tip kan je ontwerpproces weer net een stukje sneller maken. Lees ook onze andere Tips & Tricks blogs
