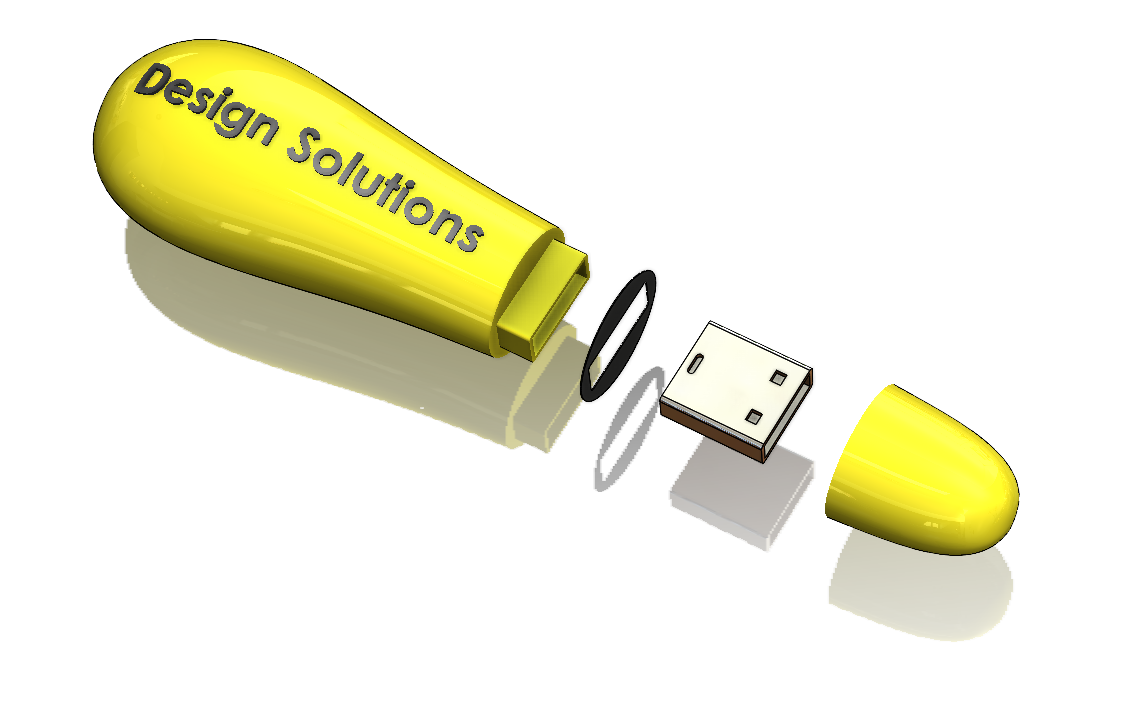

Wil je in SOLIDWORKS een exploded view van een samenstelling met meerdere configuraties hergebruiken? Daar heeft SOLIDWORKS een hele handige functie voor! Lees verder, en ik laat het je zien.
Waarom zou je een exploded view kopiëren?
Een van de redenen om dit te doen, is omdat je een exploded view nodig hebt van grofweg dezelfde samenstelling, met maar een paar kleine wijzigingen. Gebruik hiervoor de SOLIDWORKS functie Copy Explode. Je kopieert de exploded view en wijzigt vervolgens het duplicaat.
Hoe werkt Copy Explode in SOLIDWORKS?
Voordat je begint, moet je met deze zaken rekening houden:
- Elke exploded view in de samenstelling moet een unieke naam hebben.
- De bronconfiguratie moet actief zijn om de exploded view te kopiëren.
- Je hebt alleen toegang tot de gekopieerde exploded view als de configuratie geactiveerd is.
Hoe voer je dan de functie Copy Explode in SOLIDWORKS uit? Dit doe je gemakkelijk via een simpele Copy Paste actie. Makkelijker kan SOLIDWORKS het niet maken. Hieronder vind je de stappen.
- Kopieer een exploded view met de functie Copy Explode

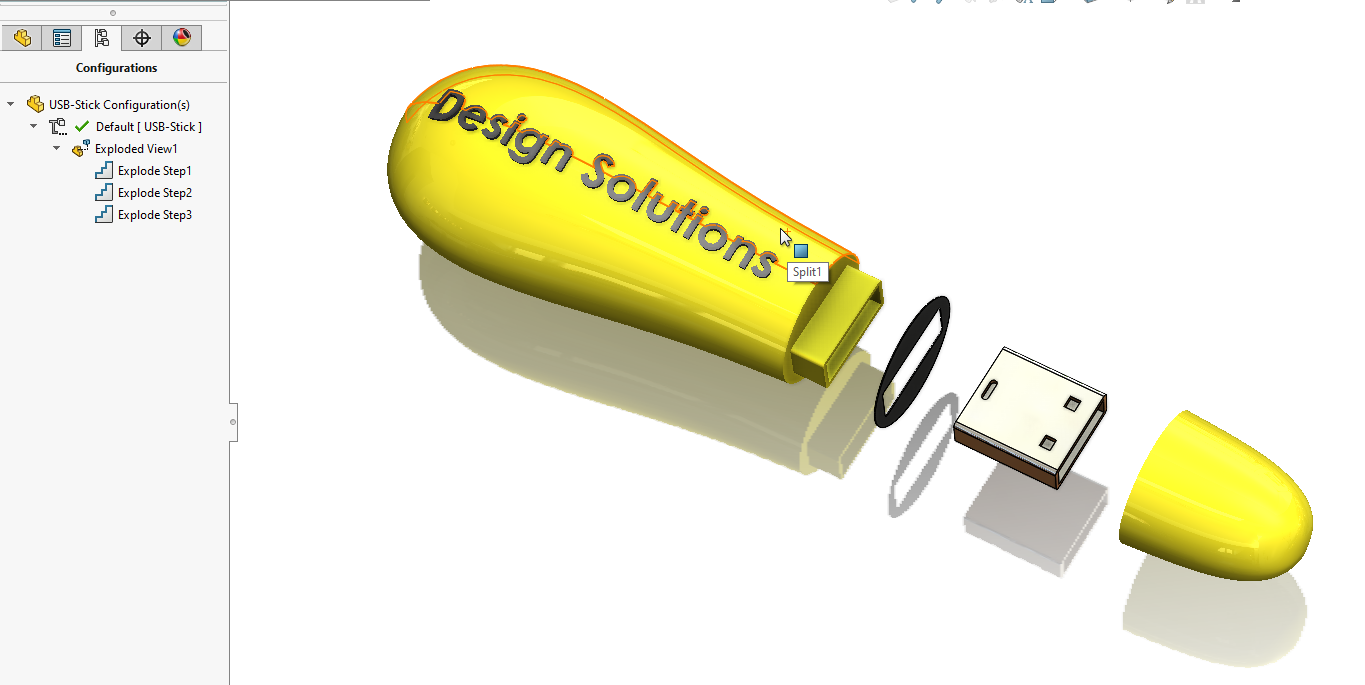

Open een Assembly met daarin een Exploded View.
- Klik met de linkermuisknop op de Exploded View in de Configuration Manager.
Druk op het toetsenbord de combinatie CTRL + C (kopiëren) en daarna CTRL + V (plakken) in.

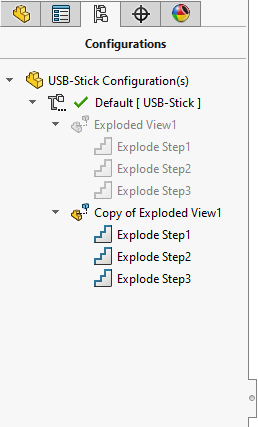

In het overzicht zie je nu dat er een tweede Exploded View is. Deze is identiek aan het origineel, maar kun je naar wens aanpassen.
Meer weten?
Er zijn nog veel meer handige functies of trucs. Dankzij onze blogs haal jij meer uit jouw SOLIDWORKS licentie. Zie https://blog.designsolutions.nl/topic/tips-tricks voor meer van dit soort tips.
