Met de komst van het 3DEXPERIENCE Platform, komt de volgende vraag steeds vaker naar boven: “Kan ik het beste gaan modelleren in SOLIDWORKS of in de Cloud?”
Het is volkomen begrijpelijk als deze vraag bij jou naar boven komt. In deze tweedelige blog reeks gaan we je een aantal kenmerkende verschillende laten zien tussen SOLIDWORKS en modelleren in de Cloud.
We zullen kijken naar de volgende oplossingen:- SOLIDWORKS
- XDesign (3DEXPERIENCE)
- XShape (3DEXPERIENCE)
In dit eerste deel van de blog reeks zal er gekeken naar de functionele verschillen tussen SOLIDWORKS en de xApps.
1. File type
Binnen SOLIDWORKS kennen we een twee tal file types voor 3D modellen. Een ieder gericht op verschillende ontwerp taken:- SOLIDWORKS Parts (.SLDPRT) voor het modelleren van onderdelen
- SOLIDWORKS Assemblies (.SLDASM) voor het maken van Assemblies
Met xDesign en xShape kennen we maar 1 file type, genaamd 3DXML. Dit geeft enorm veel flexibiliteit als het gaat om werken aan het grotere geheel van een ontwerp.
2. Manieren van modelleren
Met SOLIDWORKS kunnen we parametrisch modelleren. Het stelt ons in staat om parameters aan elkaar te koppelen en formules te bouwen. We kunnen hiermee dus ‘slimme’ modellen opzetten.
In xDesign kennen we dit ook. Als SOLIDWORKS gebruiker of parametrisch modeller, raak je daarom al snel vertrouwd met xDesign.
Het grote verschil met SOLIDWORKS is bijvoorbeeld wel dat we hierin een file type kennen in plaats van twee. Een 3DXML file vs SOLIDWORKS Part & SOLIDWORKS Assembly files.
Action Bar in xDesign

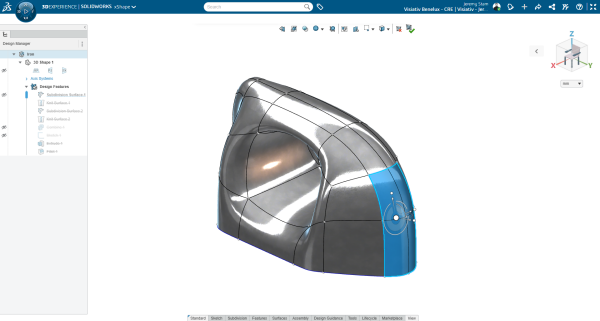

Daarnaast kennen we in het 3DEXPERIENCE Platform ook xShape. Dit is de krachtige Subdivision Modeller binnen het 3DEXPERIENCE Platform. Het is een modelleringstype die we in SOLIDWORKS niet direct kennen. Het stelt je in staat om complexe vormen met push, pull, rotate en scale benadering op te zetten. Het is een vorm van digitaal kleien. Een hele intuïtieve manier van het opzetten van complexe vormen.
Het mooie van deze extra modeller is dat de modellen uit xShape ook weer in xDesign geopend kunnen worden. Je kunt hierdoor vervolgens weer parametrisch verder modelleren op je 3D model. De apps zitten geïntrigeerd in een omgeving. Je kan vanuit xDesign dus sub-division features benaderen en andersom ook in xShape.

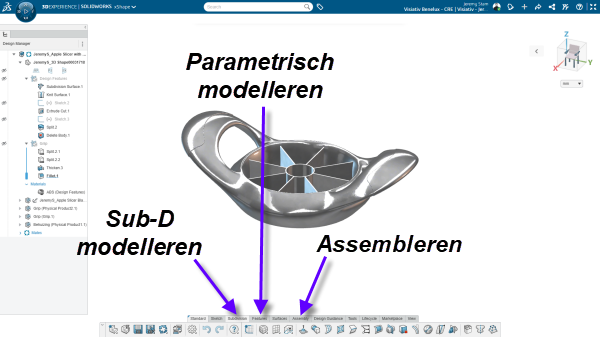

Model in xShape. Gemodelleerd met zowel xDesign en xShape
3. Features
Wanneer er gekeken word naar de functionaliteiten die zowel SOLIDWORKS en xDesign bieden, dan zijn er veel gelijkenissen. Dit komt doordat xDesign, een aantal functionaliteiten van zowel SOLIDWORKS als CATIA heeft gecombineerd in een app. Maar wat zijn nu enkele van deze verschillen?
Super Features
Zo kent xDesign bijvoorbeeld Super Features. Wanneer je in SOLIDWORKS en xDesign modellen opbouwt dan maak je gebruik van je Feature Tree om je modellen aan te passen. Het fijne is dat deze features aan elkaar gelinkt zijn. Hierdoor heeft een verandering in de ene feature invloed op een ander feature. Dit bied je ‘slimme’ modellen.
Feauture Tree in SOLIDWORKS
In SOLIDWORKS kun je echter vanuit deze tree bijvoorbeeld geen Cut-Extrude verwijderen om er een Cut-Sweep van te maken, zonder dat je er herstel werkzaamheden voor moeten uitvoeren, om de links met andere features te behouden.
Met Super Features in xDesign kun je gemakkelijk bijvoorbeeld een Cut-Extrude omzetten naar een Cut-Sweep. Het ‘verwijderen’ van features is dus niet nodig.

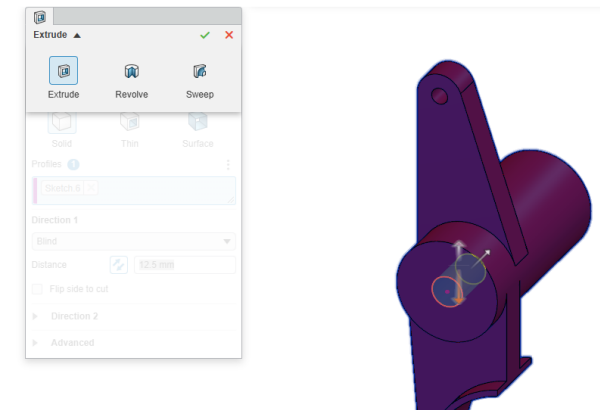

Super features in xDesign
Meerdere Sketches gebruiken in een feature
Binnen SOLIDWORKS kun je aan de hand van multicontour sketches, meerdere contouren in een feature extruderen. Dat is een hele handig functionaliteit. Dit kan binnen xDesign ook. Maar binnen xDesign is het ook mogelijk om meerdere sketches te extruderen in een Feature in plaats van meerdere contouren. Dit kan met name handig zijn als je meer structuur vanuit je Design Tree wilt hebben. En niet te veel contouren in een Sketch wilt.

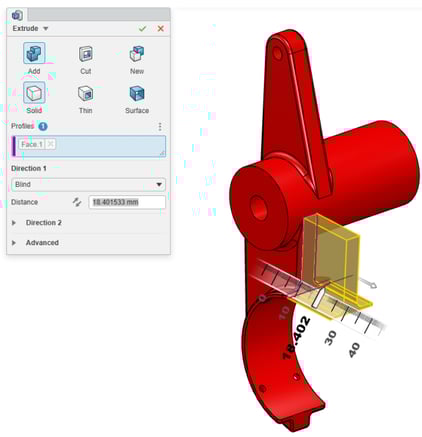

Extruderen zonder een Sketch
Binnen xDesign bestaat de mogelijkheid om te extruderen vanuit een vlak, in plaats vanuit een sketch. Alhoewel we dit in SOLIDWORKS ook kennen, is dat daar enkel beperkt tot bijvoorbeeld de Loft feature.
Deze optie bied in xDesign dus veel voordelen. Onnodige sketches op vlakken zijn hiermee overbodig.
Design Assistance
Binnen xDesign en xShape hebben we de beschikking over de Design Assistance. Dit is een AI tool. Deze tool doet suggesties op basis van de feature die je gebruikt. Dit werkt op verschillende niveaus:- Sketches (Parts & Assemblies)
- Mates (Assemblies)
- Selecties (Parts & Assemblies)

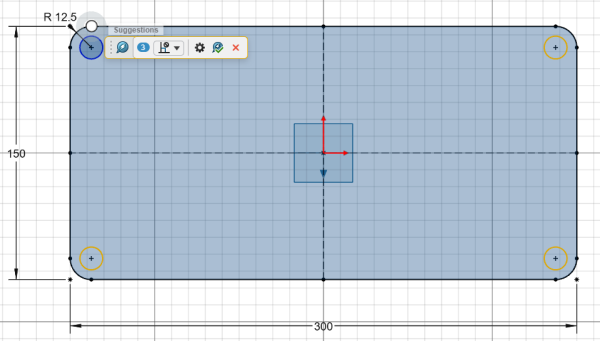

Voorbeeld van Design Assistance in een Sketch

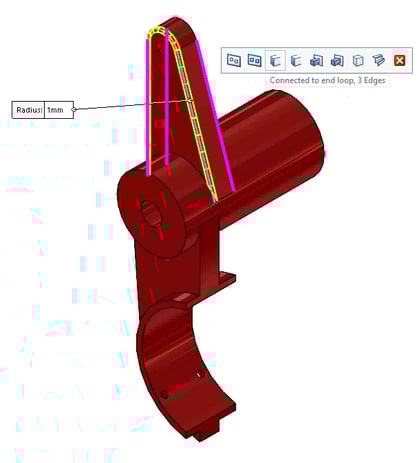

Dergelijke AI mogelijkheden kennen we in SOLIDWORKS bijvoorbeeld bij de Fillet en Chamfer features.
Daarnaast kennen we in SOLIDWORKS 2025 de Command Predictor. Deze doet een voorspelling op basis van het ontwerp en ‘voorspelt’ daarmee een van je volgende features. Dit zit echter nog wel in een Beta fase binnen SOLIDWORKS 2025.
4. Beheren van data
Het modelleren/assembleren van modellen in een modeller is onlosmakelijk verbonden met het beheren van je files/data.

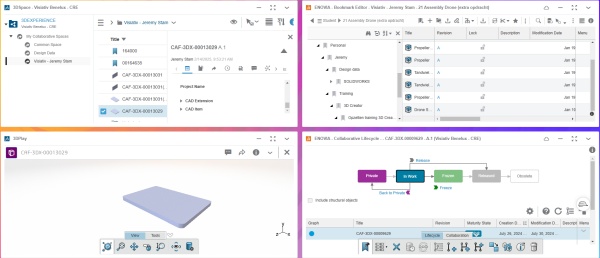

Als we kijken naar SOLIDWORKS dan kunnen de files beheert worden met bijvoorbeeld SOLIDWORKS PDM. Hiermee worden je files op een server opgeslagen en beheert. De zorg voor deze server draag je als bedrijf zelf. Wanneer je modelleert in 3DEXPERIENCE, dan worden je files beheert in het 3DEXPERIENCE Platform. Je data wordt daarmee beheert en beveiligd door Dassault Systèmes. Het is daarnaast ook nog eens een volwaardig Data Managment systeem. Lifecycle Managment en Revisie beheer zijn hier dus zeker niet onbekend.

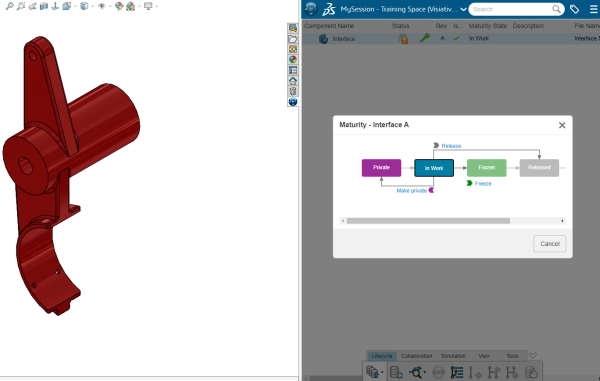

Overigens kun je ook met SOLIDWORKS je data beheren in het 3DEXPERIENCE Platform.
Conclusie
Nu ben je op de hoogte van een aantal functionele verschillen tussen SOLIDWORKS en Modelleren in de Cloud. Hopelijk gaat dit je helpen in de keuze hierin. Ben je een bestaande SOLIDWORKS gebruiker en wil je overstappen naar volledig modelleren in de Cloud? Neem dan contact op met je accountmanager of vraag een gesprek aan. Dan kunnen we samen met je kijken wat dit voor jullie als bedrijf betekend.
